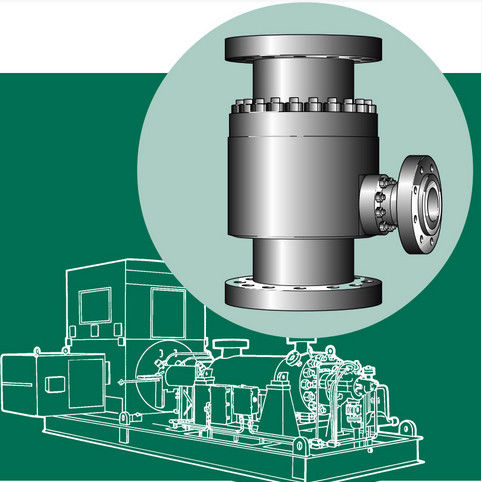

自動弁をリサイクルしなさい

製品の説明

ポンプ保護のための解決

現代産業設備プロセス要求遠心ポンプは可変的な流れの状態の下に基本的に仕事である。自動再循環弁（アーク弁）は第一の目的が前もって決定された最低流れは遠心ポンプを通していつも保証されることを保障すること多機能弁である。これは遠心ポンプとして重要である
それらが乾燥した動かしたら過熱することおよびキャビテーションに苦しみ、永久に傷つくことができる。

低い負荷操作の下で騒音、不安定なおよび腐食の損傷を防ぐ研究開発、連続的な革新および練習の上海datian弁Co.の研究ZDシリーズ自動再循環の制御弁の多くの年によって、遠心ポンプの過熱することを、深刻な。ポンプ弁の流動度限り
ある特定の価値の下でポンプの必要な最低流れを保障するために、バイパス逆流の口は自動的に開く。

適用

• 化学工業
• 石油化学産業
• 鋼鉄工場
• 防火システム
• 従来の発電所
• 郵送物/出荷
• 製紙の企業
• 環境保護

遠心ポンプは保護を要求する

液体ボイラー給水、凝縮物、またはプロセス液体のために遠心ポンプを使用すれば、重要な投資はポンプ、運転者および関連制御でなされた。最低流れの保護は重大である
ポンプは低い要求の状態始まり。信頼できる保護がなければ、次の好ましくない効果はポンプの性能そして信頼できる操作と干渉できる。液体の温度はポンプ内の摩擦そして油圧損失が原因で上がる。図2aはH-Qのカーブへの関係の温度の上昇を説明する。カーブはことを最もよい効率ポイントでまたはその近辺で示す、
温度の上昇はポンプ操作に最低そして重要である。

プロセス フローはポンプから発生させた熱を取除く。温度はポンプを通る流れが減ると同時に増加する。摩擦および油圧損失はこの熱が送信される量の液体は減るが、熱を発生させる。上昇
蒸気の形成の温度の結果。回転要素の失敗を完了するために損なわれたシールおよび軸受けから及ぶ問題の液体の結果の高温/蒸気圧。ポンプ内の内部再循環は頻繁に、初期を名づけた
再循環により、インペラーの損傷をもたらすキャビテーションの形態を引き起こすことができる。内部再循環は図2bおよび2cで説明される。

高い比速度ポンプは流れが減ると同時に上がる力カーブを備えている。十分な流れが維持されなければ、モーター積み過ぎは生じる。

ポンプのための3つの保護方法

連続的なcirculatのingシステム
連続的な循環システム ポンプの最低必要条件はプロセス フローの変更システムの排出と無関係である。、貯蔵タンクへの開口部版の直接逆流による最低流れの配置の後。連続的な最低流れの循環が非常によい、保護できるががポンプをポンプでくむために大国の出力をシステムがプロセス フローのプラス流れをリサイクルすることを保障するために提供しなければなり、付加的なエネルギー無駄を引き起こす。

制御circulatのingシステム
循環系が逆止弁によってアセンブリ、流れのゲージ、最低の流れ制御弁、制御循環システム、制御循環システム行う制御はプロセス フローがポンプの最低流れより大きいとき、閉まるループ余分エネルギー損失最低流れの保護を提供できない。しかしシステムは複雑、制御部品、購入、取付け、維持費より高いである。

オートマットICのrecirculatイオン制御弁
自動再循環弁セットの逆止弁、流れの認識、バイパス制御弁、1つの多段式軽減するは、力、制御システムおよび配線の必要な安全を必要としない。高速液体の可能性をに減らす小さいスペースをとる
最低への機能不全、より低い取付けおよび維持費と、それは現代工業プロセスの優先順位ポンプ保護方法である。

ZDシリーズ自動再循環の制御弁

ZDTモデル自動再循環の制御弁

• 単純構造、安価、低圧の労働条件のために適した長い生命。
• バルブ本体、材料を投げなさい:炭素鋼かステンレス鋼等。
• バイパスの大きい流れは、最大流主要な流れ、価値KVのの60%調節することができるである。
• バイパス最高の作動圧力差動4までMPa。
• 圧力CL150# – 400#のsize1 ″ – 16 ″。

ZDLモデル自動再循環の制御弁

• 中間および低圧の状態のための複数の開口部のおりのバイパス、低雑音、適した。
• 造られた鋼鉄ボディ、材料:炭素鋼かステンレス鋼等。
• 無返還弁機能は標準的な、最高圧力差動6までMPaである。
• ベンチュリ管の港の主要な流れの逆止弁の構造によって、複雑な働く条件のために適当でであって下さい。
• 圧力CL150# – 600#のsize1 ″ – 20 ″。
• 手動バイパス操作は任意である。

ZDMモデル自動再循環の制御弁

• 高圧条件のために適した速度を減らすキャビテーションを防ぐことへの多段式減圧。
• 造られた鋼鉄ボディ、材料:炭素鋼かステンレス鋼等。
• 無返還弁機能は標準的な、最高圧力差動30までMPaである。
• 圧力CL150# – 2500#のsize1 ″ – 20 ″。
• 手動バイパス操作は任意である。
