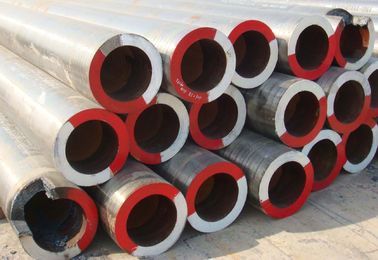

記述:合金鋼の管、合金の継ぎ目が無い鋼管、合金によって溶接される管、継ぎ目が無い合金鋼の管、合金の管、合金鋼の管
標準:ASTM A335、JIS G3458、JIS A3462、DIN17175、GB5310、GB9948
ASTM/AME A335 P1/P5/P9/P11/P12/P22/P91/P92の高温サービスのための継ぎ目が無いフェライト鋼管
材料:ASTM A335 P2、ASTM A335 P12、ASTM A335 P11、ASTM A335 P22、ASTM A335 P5、ASTM A335 P91、ASTM A335 P92。
外径:6 mm~1473mm
壁厚さ:1mm~160mm
長さ:12m、11.8m、6m、5.8mのまたはあなたの条件として
適用:合金鋼の管は石油、化学工業、電力、ボイラー、抵抗力がある低温に抵抗力がある高温防蝕steamless鋼管使用した適用する。
|
化学成分（%）: |
|||||||||
| 等級 | UNSの指定 | 構成、% | |||||||
| カーボン | マンガン | リン、 | 硫黄 | ケイ素 | クロム | モリブデン | 他 | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 最高0.025 | 最高0.025 | 0.10-0.50 | --- | 0.44-0.65 | --- |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 最高0.025 | 最高0.025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 | --- |
| P5 | K41545 | 最高0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 最高0.50 | 4.00-6.00 | 0.45-0.65 | --- |
| P9 | S50400 | 最高0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 | --- |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | --- |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 最高0.025 | 最高0.025 | 最高0.50 | 0.80-1.25 | 0.44-0.65 | --- |
| P15 | K11578 | 0.05-0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 1.15-1.65 | --- | 0.44-0.65 | --- |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 最高0.50 | 2.65-3.35 | 0.80-1.06 | --- |
| P22 | K21590 | 0.05-0.15 | 0.30-0.60 | 最高0.025 | 最高0.025 | 最高0.50 | 1.90-2.60 | 0.87-1.13 | --- |
| P23 | K41650 | 0.04-0.10 | 0.10-0.60 | 0.03 | 0.01 | 最高0.50 | 1.90-2.60 | 0.05-0.30 | V 0.20-0.30 |
| Cb 0.02-0.08 | |||||||||
| B 0.0005-0.006 | |||||||||
| 最高N 0.030 | |||||||||
| 最高Al 0.030 | |||||||||
| W 1.45-1.75 | |||||||||
| P91 | K91560 | 0.08-0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.00-9.50 | 0.85-1.05 | V 0.18-0.25 |
| N 0.030-0.070 | |||||||||
| 最高NI 0.40 | |||||||||
| 最高Al 0.04 | |||||||||
| Cb 0.06-0.10 | |||||||||
| P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0.02 | 0.01 | 最高0.50 | 8.50-9.50 | 0.30-0.60 | V 0.15-0.25 |
| N 0.03-0.07 | |||||||||
| 最高NI 0.40 | |||||||||
| 最高Al 0.04 | |||||||||
| Cb 0.04-0.09 | |||||||||
| W 1.5-2.00 | |||||||||
| B 0.001-0.006 | |||||||||
機械特性
|
データ |
等級P11、P22、P5、P9 |
等級P91 |
等級P92 |
|
引張強さ、分、（MPa） |
415 |
585 |
620 |
|
強さ、分を降伏、（MPa） |
205 |
415 |
440 |
|
延長、分、（%）、L/T |
30/20 |
20/… |
20/… |
|
熱処理 |
A / N+T |
N+T/Q+T |
N+T |
材料及び製造
管は熱い終了しないまたは冷たいかもしれない-次注意した終わりの熱処理と引かれて。
熱処理の条件
|
等級 |
熱処理のタイプ |
正常化する温度較差F [C] |
臨界未満にアニールするか、または和らげること |
|
P5 （bのc） |
完全か等温アニールしなさい |
|
|
|
|
正常化し、和らげなさい |
***** |
1250 [675] |
|
|
臨界未満アニールしなさい（唯一のP5c） |
***** |
1325 – 1375 [715 - 745] |
|
P9 |
完全か等温アニールしなさい |
|
|
|
|
正常化し、和らげなさい |
***** |
1250 [675] |
|
P11 |
完全か等温アニールしなさい |
|
|
|
|
正常化し、和らげなさい |
***** |
1200 [650] |
|
P22 |
完全か等温アニールしなさい |
|
|
|
|
正常化し、和らげなさい |
***** |
1250 [675] |
|
P91 |
正常化し、和らげなさい |
1900-1975年[1040 - 1080] |
1350-1470 [730 - 800] |
|
|
癒やし、和らげなさい |
1900-1975年[1040 - 1080] |
1350-1470 [730 - 800] |
機械テストは指定した
横断か縦方向の引張試験および平らになるテスト、硬度テスト、またはくねりテスト
物質的な熱のため- batch-type炉で、テストは各々の扱われたロットから管の5%でなされる扱われた。小さいロットのために、少なくとも1本の管はテストされる。
物質的な熱のためロットの5%、どんな場合にも2以下管を構成するために-連続プロセスによって、テストは管の十分な数でなされる扱われた。
硬度テストのためのノート:
P91に250 HB/265 HVない[25HRC]超過しない硬度が。
くねりテストのためのノート:
直径がNPS 25を服従させる壁厚さの比率への直径が7.0超過し、またはより少し平らになるテストの代りにくねりテストにである管のために。
直径がNPS 10に匹敵するか、または超過する他の管は購入者の承認に応じて平らになるテストの代わりにくねりテストを与えられるかもしれない。
くねりテスト標本は180による室温で曲がった部分の外ので割れないで曲がる。
流体静力学テスト
くねりの内径は1インチ[25のmm]である。
管の各長さは非破壊的な電気テストが使用することができる製造の選択にハイドロ テストされて、である。
発注情報
この指定の下の材料のための発注は望ましい材料を十分に記述するために次を、要求に応じて含む、べきである:
|
量 |
長さのフィート、メートル、または数 |
|
材料の名前 |
継ぎ目が無い合金鋼の管 |
|
等級 |
P5、P9、P11、P22、P91 |
|
製造 |
Hot-finishedまたはcold-drawn |
|
次のいずれかを使用してサイズ: |
|
|
NPSおよびスケジュール数 |
|
|
外径およびわずかな壁厚さ |
|
|
外径および最低の壁厚さ |
|
|
内径およびわずかな壁厚さ |
|
|
内径および最低の壁厚さ |
|
|
長さ |
特定か任意 |
|
終わりの終わり |
|
