製品の説明

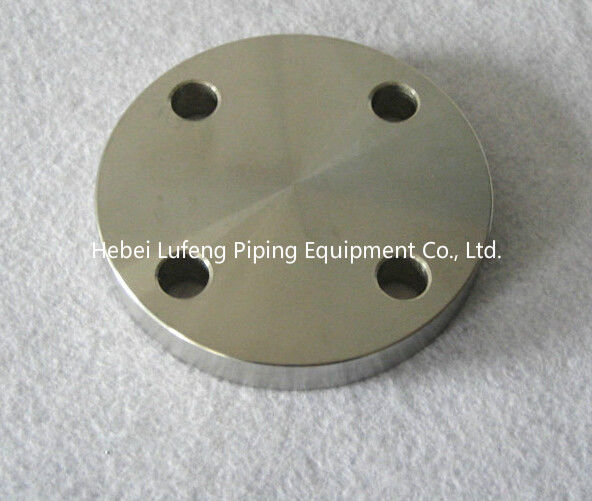

DIN/ANSI/JIS/BS /EN1092-1のステンレス鋼のブランク フランジ
1. 適用:
管/管ラインのシールのためまたは接続するため
2. 材料:
304,304L、316,316L、炭素鋼または他の材料要求あり次第
3. 標準:
ANSI、DIN、JIS、BS、EN1092-1
4. サイズ:
DN5000 （200"）へのDN15 （1/2」）
5. タイプ:
通されたフランジ、ソケットの溶接のフランジ、ブランク フランジ、他のフランジ
タイプの指定
溶接の首
1、高圧の、零下または高温のために好まれて
2つのハブは管の内径に一致させるために先を細くされ、退屈する従って乱れを防ぎ、腐食を減らす流れは制限されない
3つは、容易に優秀な圧力の配分をレントゲン撮影し、提供する
スリップオン
1、低いハブおよび溶接付属品による高圧力の適用で普通使用されなくて
2、管の外の上のSilps
フランジの3、管のハブそして端に溶接される中
重ね継ぎしなさい
クリーニングのためのボルト直線かアクセスがどこに要求されるか1、使用される
と使用されたとき2つは、スリップオンのフランジに類似した切株の端を重ね継ぎする
フランジの表面の交差の3つ、半径は一致するためにおよび重ね継ぎする切株の端を退屈する
通される
溶接がどこにか1つは、使用されて危険である
2、低圧およびnon-cyclic適用のために設計されていて
3つの穴は管糸に一致させるために通る
4、管およびフランジを密封するために先を細くされる
ソケットの溶接
small-diameter化学的方法の、油圧および流れの配分ラインのための1、
2、スリップオンのフランジに類似した
3つは、反対の退屈させたマッチ穴を配管し、制限されていない流れを許可する
4つは、ハブの側面からの反対の穴管の外の直径に合う-ハブですみ肉溶接が付いているソケットで管を挿入できる
盲目
1、配管の端を閉めるのに使用される
2つに、穴がない
3つは、密封されたラインへのアクセスを可能にする
他のフランジ
開口部、エキスパンダー、軽量、散りばめる出口、海軍デッサン メートル、長い溶接首顧客のデッサン減る
| フル ネーム | フランジ |
| 材料 | ステンレス鋼304、304L、316、316Lの炭素鋼 |
| 標準: | ANSI、BS、DIN、EN1092-1、JIS |
| ANSIのフランジ | |
| 次元: | ANSI B16.5、B14.47、B16.36、B16.48 |
| 物質的なSpec.: | ASTM A182、A351、DIN、ASTM A105、A216 WCB |
| 物質的な等級: | F305、F304L、F316、F316L、CF8、CF8M、CF3M |
| DIN1.4301、DIN1.4306、DIN1.4401、DIN1.4404 | |
| DIN1.4308、DIN1.4408、DIN1.4306、DIN1.4409 | |
| DIN1.0402、DIN1.0460、DIN1.0619 | |
| クラス: | 150、300、400、600、900 1500、2500 |
| フランジのタイプ: | 、スリップオンは通る、溶接首、盲目ソケットの溶接重ね継ぎする |
| BSのフランジ | |
| 次元: | BS4504 |
| PN: | 2.4、6、10、16、25、40 |
| フランジのタイプ: | 、スリップオンは通る、溶接首、盲目ソケットの溶接重ね継ぎする |
| DINのフランジ | |
| 記述: | 1) ブランク フランジ |
| DIN2527の率圧力:6 - 100棒 | |
| 2) 溶接のための平らなフランジ（スリップ） | |
| 6Bar DIN2573、10Bar DIN2576、16Bar DIN2502、25/40Bar DIN2503 | |
| 3) 溶接の首のフランジ | |
| 1/2.5Bar DIN2630、6Bar DIN2631、10Bar DIN2632、16Bar DIN2633、 | |
| 25Bar DIN2634、40Bar DIN2635、64Bar DIN2636、100Bar DIN2637、 | |
| 160Bar DIN2638、250Bar DIN2628、320Bar DIN2629、400Bar DIN2627 | |
| 4）重ね合わせられた（重ね継手の）フランジ、明白なつば | |
| 6Bar DIN2641、10Bar DIN2642、 | |
| 5）溶接のための緩いフランジそしてリング（スリップオンのフランジおよび明白なつば） | |
| 6Bar DIN2652、10Bar DIN2653、25Bar DIN2655、40Bar DIN2656、 | |
| 6）溶接のための首が付いている緩いフランジそしてリング | |
| 10Bar DIN2673 | |
| 7）楕円形の明白な通されたフランジ | |
| 6Bar DIN2558 | |
| 8）通されて首が楕円形の平野、 | |
| 10/16の棒DIN2561 | |
| 9）首が付いている糸のフランジ |
