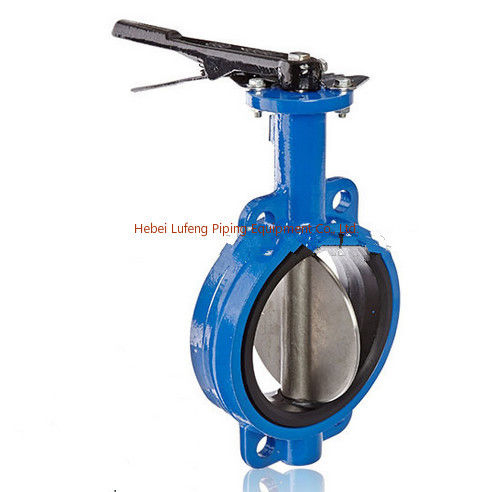

仕様
適切な媒体:水、油、蒸気および非腐食性媒体。
常用圧力:1.0/1.6MPa PN10/16
公称圧力:≤-35℃≤t≤130℃
過渡温度:≤150℃
主要部品材質
本体:鋳鉄/ダクタイル鋳鉄
ディスク:ニッケル鋳鉄
ステム:炭素鋼またはSS416
シート:EPDM
寸法
サイズ | L | L1 | D1 | H2 | H1 | Z-Ød |
DN50 | 46 | 218 | 120 | 158.7 | 67.2 | 4-23 |
DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
DN100 | 55 | 245 | 185 | 191.5 | 104.5 | 4-24 |
DN125 | 58 | 257 | 213 | 207.5 | 117.5 | 4-23 |
DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
DN300 | 81 | 512 | 408 | 329.6 | 239 | 4-30 |
DN350 | 85 | 470 | 358 | 254 | 4-30 | |
DN400 | 89 | 525 | 390 | 301 | 4-30 | |
DN500 | 132 | 650 | 470 | 345 | 4-32 | |
DN600 | 152 | 770 | 540 | 445 | 4-30 |
特徴:
シンプルな構造で互換性が良く、低価格です
l ステムシールは変形しにくいため、漏れ現象を防ぎます。
l 全体的なサポートは良好で、安定していてしっかりしています
l シートゴムの使用量が少ないため、膨張時の影響が少なく、適切な範囲のトルク値を制御しやすい。
l 2個の非販売接続に適用され、構造はシンプルで、
メンテナンスに便利
バタフライディスク独自の自動アライメント機能と小型化を実現
ディスクとシートの組み合わせ。
l フェノール製バックシートは、損失なし、張力、漏れ防止、交換が便利などの特徴があります。
l シートシール面とフェノールバック全体の変形量を低減します。
応用:
給水・排水に最適なソフトシールバタフライバルブ
食品、薬局、化学薬品のフラックス調整および媒体遮断としてのガスパイプ
工業、石油、電力、軽繊維、製紙など
温度 <150 ℃、公称圧力 <1.6MPa。
