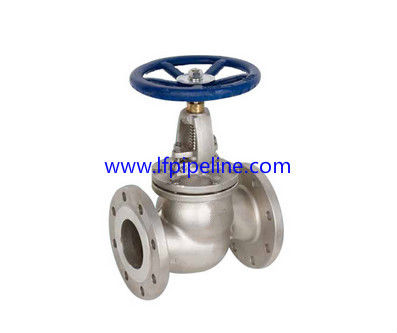

製品の説明
| いいえ。 | 部分名 | Qty | 材料 |
| 1 | ボディ | 1 | 316ステンレス鋼ASTM A351CF8M |
| 2 | ディスク | 1 | 316ステンレス鋼ASTM A351CF8M |
| 3 | 座席リング | 1 | 316ステンレス鋼ASTM A351CF8M |
| 4 | 茎 | 1 | 316ステンレス鋼 |
| 5 | ボンネットのボルト | 1 | 304ステンレス鋼 |
| 6 | ガスケット | 1 | 15%R+PTFE |
| 7 | ボンネット | 1 | 316ステンレス鋼 |
| 8 | 腺パッキング | 1 | PTFE |
| 9 | Pin | 1 | 304ステンレス鋼 |
| 10 | 腺の袖 | 1 | PTFE |
| 11 | アイ ボルト | 1 | 304ステンレス鋼 |
| 12 | 腺 | 1 | 316ステンレス鋼 |
| 13 | ナット | 1 | 304ステンレス鋼 |
| 14 | ヨークの袖 | 1 | 黄銅 |
| 15 | 手動ハンドル | 1 | 延性がある鉄 |
| 16 | 洗濯機 | 1 | 304ステンレス鋼 |
| 17 | ナット | 1 | 304ステンレス鋼 |
| サイズ | B | C | D | E | F | G | H | 私 | |
| 1-2 | 0.59 | 4.25 | 7.32 | 3.5 | 2.38 | 1.38 | 0.43 | 5.51 | 0.625 |
| 3-4 | 0.79 | 4.61 | 7.32 | 3.88 | 2.75 | 1.69 | 0.43 | 5.51 | 0.625 |
| 1 | 0.98 | 5 | 8.35 | 4.25 | 3.12 | 2 | 0.43 | 5.51 | 0.625 |
| 1つの½ | 1.57 | 6.5 | 9.69 | 5 | 3.88 | 2.88 | 0.56 | 6.29 | 0.625 |
| 2 | 1.97 | 7.99 | 9.92 | 6 | 4.75 | 3.62 | 0.62 | 7.87 | 0.75 |
| 2 ½ | 2.56 | 8.5 | 12.2 | 7 | 5.5 | 4.12 | 0.69 | 7.87 | 0.75 |
| 3 | 3.15 | 9.49 | 12.87 | 7.5 | 6 | 5 | 0.75 | 9.84 | 0.75 |
| 4 | 3.94 | 11.5 | 15.12 | 9 | 7.5 | 6.19 | 0.94 | 9.84 | 0.75 |
| 6 | 5.91 | 15.98 | 21.5 | 11 | 9.5 | 8.5 | 1 | 13.78 | 0.875 |
| 8 | 7.87 | 19.49 | 26.34 | 13.5 | 11.75 | 10.62 | 1.12 | 13.78 | 0.875 |
| 10 | 9.84 | 24.49 | 32.44 | 16 | 14.25 | 12.75 | 1.19 | 19.69 | 1 |
| 12 | 12 | 27.5 | 31.3 | 19 | 17 | 15 | 1.25 | 18.11 | 1 |
特徴:
ねじおよびヨークの外。
ボルトで固定されたボンネット。
茎/くさびの関係はAPI 600の引きテストに会う。
溶接された座席。
ヨークの統合されたボンネット。
緩いディスク。
回復可能な座席リング。
上昇の茎および非上昇の手動ハンドル。
フランジを付けたようになった端。
バット溶接された端。
適当な標準:
- 鋼鉄弁ANSI B 16.34
- 向かい合ってANSI B 16.10
- 端はANSI B 16.5フランジを付けたようになる
- バットは終えるANSI B16.25を溶接した
- 点検およびテストAPI 598
